مبدل سیگنال نوری به الکتریکی (12G-SDI)

مبدل سیگنال نوری به الکتریکی صمیم، مبدلی است که سیگنال‌های ویدیویی دیجیتال نوری را به سیگنال‌های الکتریکی 12G/3G/HD/SD-SDI یا DVB-ASI تغییر می‌دهد. این ماژول قادر است دو سیگنال ویدیویی را از طریق لینک‌های فیبر نوری با استفاده از یک ماژول SFP دریافت نموده و برای هر کانال دو خروجی الکتریکی فراهم کند؛ مبدل سیگنال نوری به الکتریکی صمیم مجهز به تشخیص خودکار سیگنال‌های ورودی بوده و دو تبدیل را بر روی یک برد انجام می‌دهد. کاربران می‌توانند SFPهای مختلف با حساسیت و طول موج‌های متغیر را انتخاب کنند که متناسب با طول لینک و توان فرستنده می‌باشد و برای نظارت رابط کاربری مبتنی بر وب در دسترس بوده و LEDهای روی لبه جلویی ماژول وضعیت عملیاتی را نشان می‌دهند.

این محصول شرکت صمیم، به عنوان یک فرستنده/گیرنده نوری به الکتریکی عمل می‌کند و معماری آن برای محیط‌های حرفه‌ای برودکست و استودیوهای تولید طراحی شده است که نیاز به تبدیل سیگنال‌های فیبر نوری با پهنای باند بالا به فرمت‌های استاندارد SDI الکتریکی دارند. این مبدل به طور خاص برای پشتیبانی از بالاترین نرخ داده، یعنی 12G-SDI، بهینه شده است. همچنین در کنار پشتیبانی از نرخ‌های رایج‌تر 3G/HD/SD-SDI و همچنین استاندارد DVB-ASI برای انتقال داده‌های MPEG، امکان انتقال تصاویر 4K (UHD) را فراهم می‌آورد.
نقطه قوت این ماژول در توانایی آن برای مدیریت دو کانال مجزا بر روی یک برد واحد است؛ هر کانال نوری ورودی، پس از عبور از ماژول SFP متصل، توسط مدار داخلی به طور خودکار نرخ نوری را تشخیص داده و به سیگنال الکتریکی مربوطه تبدیل می‌کند. این تبدیل دوگانه بر روی یک برد واحد، مدیریت فضا و مصرف انرژی را بهینه می‌سازد.
سیستم انتخاب SFP امکان انعطاف‌پذیری حداکثری در فاصله انتقال را فراهم می‌آورد؛ از آنجا که سیگنال‌های نوری تحت تأثیر عوامل لینک (مانند نوع فیبر و طول کابل) قرار می‌گیرند، کاربر می‌تواند SFPهایی با قدرت فرستنده و حساسیت گیرنده متفاوت نصب کند تا اطمینان حاصل شود که لینک نوری به طور پایدار برقرار بوده و کیفیت سیگنال الکتریکی خروجی (که به طور پیش‌فرض دو خروجی برای هر کانال ارائه می‌شود) حفظ گردد.

رابط کاربری مبتنی بر وب امکان پایش دقیق پارامترهای عملکردی، مانند وضعیت قفل کلاک، توان نوری و دما را فراهم می‌کند، در حالی که نشانگرهای LED روی لبه ماژول، هشدارهای سریع در مورد وضعیت اتصال و خطاها را ارائه می‌دهند.

  • 2 خروجی 12G-SDI برای هر کانال (یک خروجی با کانکتور BNC و یک خروجی با کانکتور Micro BNC)
  • پشتیبانی از استانداردهای SMPTE ST 2082، ST 2081، 259M، SMPTE 292M، SMPTE 424M و DVB-ASI
  • نظارت بر پارامترهای SFP شامل طول موج، توان و دما
  • نمایش وضعیت عملیاتی ماژول از طریق نشانگرهای LED روی بدنه
  • رابط کاربری تحت وب
  • اتصال نوری از طریق طیف وسیعی از ماژول‌های SFP
  • برقراری ارتباط بین شبکه‌های فیبر نوری و تجهیزات سنتی
  • مدیریت و پیکربندی به وسیله هر دستگاه و از هرجا به کمک رابط کاربری تحت وب

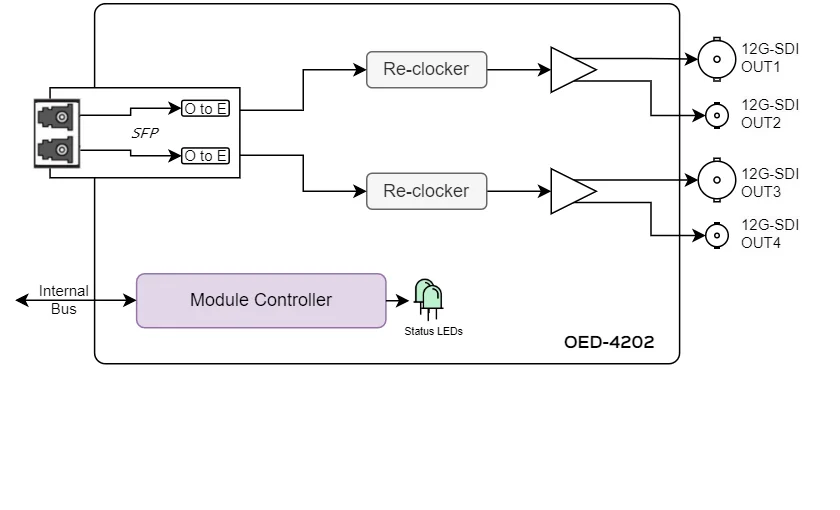

مبدل سیگنال نوری به الکتریکی 12G-SDI - بلوک دیاگرام
  • اتصال مراکز برودکست و اتاق‌های کنترل
  • سیستم‌های پخش حرفه‌ای ویدیویی با کیفیت بالا
  • پروژه‌های انتقال سیگنال در فواصل بلند
  • سیستم‌های نظارت و پایش عملکرد
  • پخش‌های زنده با چندین دوربین

این محصول شرکت صمیم، به عنوان یک فرستنده/گیرنده نوری به الکتریکی عمل می‌کند و معماری آن برای محیط‌های حرفه‌ای برودکست و استودیوهای تولید طراحی شده است که نیاز به تبدیل سیگنال‌های فیبر نوری با پهنای باند بالا به فرمت‌های استاندارد SDI الکتریکی دارند. این مبدل به طور خاص برای پشتیبانی از بالاترین نرخ داده، یعنی 12G-SDI، بهینه شده است. همچنین در کنار پشتیبانی از نرخ‌های رایج‌تر 3G/HD/SD-SDI و همچنین استاندارد DVB-ASI برای انتقال داده‌های MPEG، امکان انتقال تصاویر 4K (UHD) را فراهم می‌آورد.
نقطه قوت این ماژول در توانایی آن برای مدیریت دو کانال مجزا بر روی یک برد واحد است؛ هر کانال نوری ورودی، پس از عبور از ماژول SFP متصل، توسط مدار داخلی به طور خودکار نرخ نوری را تشخیص داده و به سیگنال الکتریکی مربوطه تبدیل می‌کند. این تبدیل دوگانه بر روی یک برد واحد، مدیریت فضا و مصرف انرژی را بهینه می‌سازد.
سیستم انتخاب SFP امکان انعطاف‌پذیری حداکثری در فاصله انتقال را فراهم می‌آورد؛ از آنجا که سیگنال‌های نوری تحت تأثیر عوامل لینک (مانند نوع فیبر و طول کابل) قرار می‌گیرند، کاربر می‌تواند SFPهایی با قدرت فرستنده و حساسیت گیرنده متفاوت نصب کند تا اطمینان حاصل شود که لینک نوری به طور پایدار برقرار بوده و کیفیت سیگنال الکتریکی خروجی (که به طور پیش‌فرض دو خروجی برای هر کانال ارائه می‌شود) حفظ گردد.

رابط کاربری مبتنی بر وب امکان پایش دقیق پارامترهای عملکردی، مانند وضعیت قفل کلاک، توان نوری و دما را فراهم می‌کند، در حالی که نشانگرهای LED روی لبه ماژول، هشدارهای سریع در مورد وضعیت اتصال و خطاها را ارائه می‌دهند.

  • 2 خروجی 12G-SDI برای هر کانال (یک خروجی با کانکتور BNC و یک خروجی با کانکتور Micro BNC)
  • پشتیبانی از استانداردهای SMPTE ST 2082، ST 2081، 259M، SMPTE 292M، SMPTE 424M و DVB-ASI
  • نظارت بر پارامترهای SFP شامل طول موج، توان و دما
  • نمایش وضعیت عملیاتی ماژول از طریق نشانگرهای LED روی بدنه
  • رابط کاربری تحت وب
  • اتصال نوری از طریق طیف وسیعی از ماژول‌های SFP
  • برقراری ارتباط بین شبکه‌های فیبر نوری و تجهیزات سنتی
  • مدیریت و پیکربندی به وسیله هر دستگاه و از هرجا به کمک رابط کاربری تحت وب

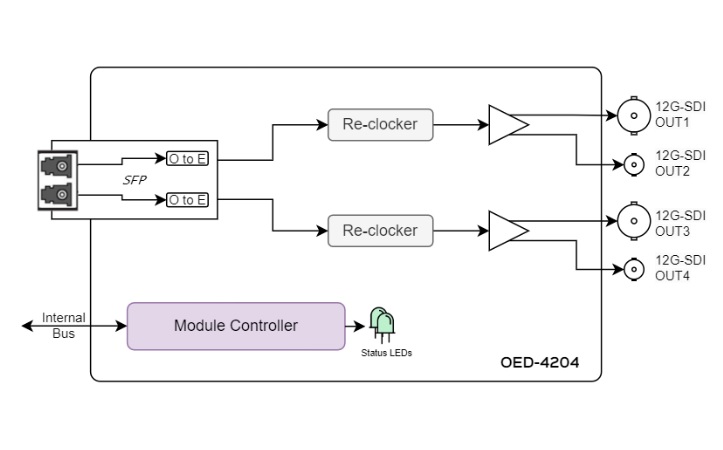

مبدل سیگنال نوری به الکتریکی 12G-SDI - بلوک دیاگرام
  • اتصال مراکز برودکست و اتاق‌های کنترل
  • سیستم‌های پخش حرفه‌ای ویدیویی با کیفیت بالا
  • پروژه‌های انتقال سیگنال در فواصل بلند
  • سیستم‌های نظارت و پایش عملکرد
  • پخش‌های زنده با چندین دوربین
